Фильтры газовые ФГ



Фильтры газовые серии ФГ на ножках предназначены для очистки неагрессивных газов и воздуха от механических примесей (окалины и пыли). Применение фильтров увеличивает срок службы редуцирующей, запорной, предохранительной и измерительной аппаратуры. Фильтрующий элемент, обычно сетчатый (по спецзаказу возможно его изготовление из волокнисто-пористого сополимера пропилена), сохраняет все технические характеристики при температуре окружающей среды не ниже -40°C.

Фильтры марки ФГ изготавливается в соответствии с техническими условиями ТУ 4859-005-75954496-2006, с применением сертифицированных и разрешенных к применению в газовом хозяйстве материалов и комплектующих, соответствуют требованиям НТД и требованиям взрыво- и пожаробезопасности.

По заказу возможно оснащение фильтра индикатором загрязненности фильтрующего элементатипа ДПД, ДИПД, ИПД (индикатором перепада давления).

Фильтры изготавливаются в следующих исполнениях, например:

  • ФГ-80П, ФГ-100П, ФГ-150П, ФГ-200П - с прямым выходом газа
  • ФГ-80У1, ФГ-100У1, ФГ-150У1, ФГ-200У1 - с угловым правым выходом газа
  • ФГ-80У2, ФГ-100У2, ФГ-150У2, ФГ-200У2 - с угловым левым выходом газа


Основные технические характеристики

Параметры изделия ФГ-80 ФГ-100 ФГ-150 ФГ-200
Рабочая среда природный газ по ГОСТ 5542-87
Температура окружающей среды, °С от -40 до +40 (от -60 до +70 для варианта из стали 09Г2С)
Диаметр условного прохода, мм 80 100 150 200
Максимальное входное давление, МПа (кгс/см²) 1,2 (12)
Максимальная пропускная способность, м³/час 14000 19000 30000 50000
подробнее смотри внизу страницы или в
сводной таблице пропускной способности фильтров
Степень фильтрации 99% частиц, размером не менее, мм 0,08 (по заказу 0,04; 0,2)
Допустимый перепад давления на фильтрующем элементе, кПа (мм вод.ст.) 10 (1000)
Тип присоединения фланцевое по ГОСТ 12820-80
Габаритные размеры, мм - длина L 650 720 950
- длина L1 325 360 475
- ширина B 460 580 710
- ширина B1 555 650 830
- высота H 1050 1360 1650
- высота H1 500 720
Масса, кг, не более 162 165 235 450
Средний срок службы, лет, не менее 10

Основные технические характеристики (продолжение)

Параметры изделия ФГ-250 ФГ-300 ФГ-400 ФГ-500
Рабочая среда природный газ по ГОСТ 5542-87
Температура окружающей среды, °С от -40 до +40 (от -60 до +70 для варианта из стали 09Г2С)
Диаметр условного прохода, мм 250 300 400 500
Максимальное входное давление, МПа (кгс/см²) 1,2 (12)
Максимальная пропускная способность, м³/час 73000 87000 115000 145000
подробнее смотри внизу страницы или в
сводной таблице пропускной способности фильтров
Степень фильтрации 99% частиц, размером не менее, мм 0,08 (по заказу 0,04; 0,2)
Допустимый перепад давления на фильтрующем элементе, кПа (мм вод.ст.) 10 (1000)
Тип присоединения фланцевое по ГОСТ 12820-80
Габаритные размеры, мм - длина L 950 1240
- длина L1 475 620
- ширина B 710 840 1120
- ширина B1 830 895 1180
- высота H 1565 2120 1960
- высота H1 550 720 800 990
Масса, кг, не более 600 650 700 750
Средний срок службы, лет, не менее 10

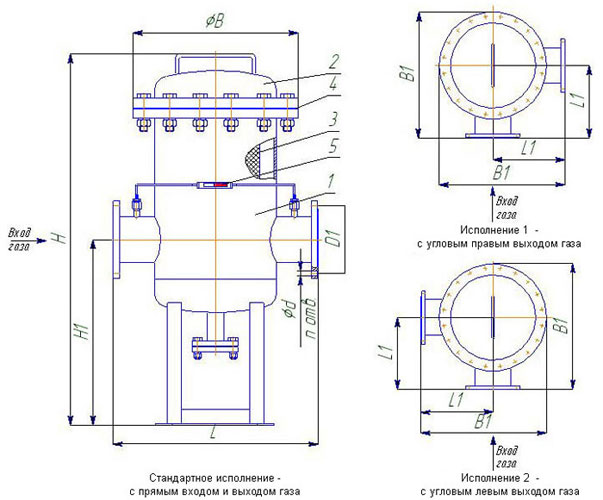

Габаритные и присоединительные размеры

  фильтр ФГ

 1 - корпус
 2 - крышка
 3 - фильтрующий элемент (кассета)
 4 - прокладка
 5 - индикатор загрязненности фильтра (устанавливается по заказу)

Таблица пропускной способности фильтров

Марка фильтра Пропускная способность фильтра при входном давлении, Q, м³/час
0,1 МПа 0,2 МПа 0,3 МПа 0,4 МПа 0,5 МПа 0,6 МПа 0,7 МПа 0,8 МПа 0,9 МПа 1,0 МПа 1,2 МПа
ФГ-80 2180 3270 4390 5460 6550 7650 8740 9830 10920 12000 14000
ФГ-100 2900 4370 5800 7280 8740 10190 11650 13100 14560 16000 19000
ФГ-150 4650 7000 9300 11600 14000 16250 18550 20900 23200 25500 30000
ФГ-200 8740 13000 17500 21500 26000 30500 35000 39000 43700 45000 50000
ФГ-250 28000 33000 - 43000 - 50000 - 57000 - 63000 73000
ФГ-300 34000 40000 55000 65000 74000 80000 87000
ФГ-400 46000 55000 75000 85000 100000 110000 115000
ФГ-500 57000 69000 92000 110000 122000 135000 145000
    Сводная таблица характеристик фильтров очистки газа
