Фильтры газовые сетчатые
ФГ-50С, ФГ-50СУ



Фильтры газовые сетчатые серии ФГ-50С(У) предназначены для очистки неагрессивных газов и воздуха от механических примесей (окалины и пыли), повреждающих уплотнительные поверхности клапанов, регуляторов давления, предохранительных запорных клапанов, запорной и другой арматуры, а также засоряющих и выводящих из строя импульсные коммуникации и приборы.

Применение фильтров увеличивает срок службы редуцирующей, запорной, предохранительной и измерительной аппаратуры. Фильтрующий элемент сохраняет все технические характеристики при температуре окружающей среды не ниже -40°C.

По заказу возможно оснащение фильтра индикатором загрязненности фильтрующего элемента (индикатором перепада давления).


Основные технические характеристики

Параметры изделия ФГ-50С ФГ-50СУ
Рабочая среда природный газ по ГОСТ 5542-87
Температура окружающей среды, °С от -40 до +45
Диаметр условного прохода, мм 50
Максимальное входное давление, МПа (кгс/см²) 1,2 (12)
Максимальная пропускная способность, м³/час 6000
подробнее смотри внизу страницы или в
сводной таблице пропускной способности фильтров
Степень фильтрации 99% частиц, размером не менее, мм 0,2 (по заказу 0,08; 0,04)
Допустимый перепад давления на фильтрующем элементе, кПа (мм вод.ст.) 5 (500)
Тип присоединения фланцевое по ГОСТ 12820-80
Материал корпуса алюминий
Габаритные размеры, мм - длина L 250 160
- длина L1 210 110
- ширина B 150 160
- высота H 295 280
- высота H1 230 110
Масса, кг, не более 7 6
Средний срок службы, лет, не менее 10

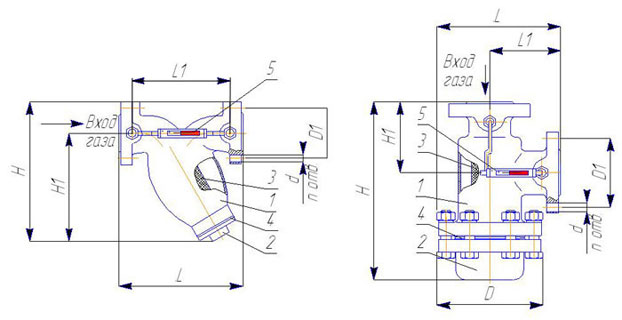

Габаритные и присоединительные размеры

  фильтр ФГ-50С

 1 - корпус
 2 - крышка
 3 - фильтрующий элемент (кассета)
 4 - прокладка
 5 - индикатор загрязненности фильтра (устанавливается по заказу)


Таблица пропускной способности фильтров

Марка фильтра Пропускная способность фильтра при входном давлении, Q, м³/час
0,1 МПа 0,2 МПа 0,3 МПа 0,6 МПа 1,2 МПа
ФГ-50С 910 1370 1820 3200 6000
ФГ-50СУ 910 1370 1820 3200 6000
    Сводная таблица характеристик фильтров очистки газа
