Фильтры газовые сетчатые ФГ угловые



Фильтры газовые серии ФГ угловые предназначены для очистки неагрессивных газов и воздуха от механических примесей и влаги, обычно устанавливаются в газорегуляторных пунктах и газорегуляторных установках для уменьшения их габаритов. Применение фильтров газовых увеличивает срок службы редуцирующей, запорной, предохранительной и измерительной аппаратуры. Фильтрующий элемент сохраняет все технические характеристики при температуре окружающей среды не ниже -40°C. Корпус фильтра стальной, сварной.

По заказу возможно оснащение фильтра индикатором загрязненности фильтрующего элемента (индикатором перепада давления).


Основные технические характеристики

Параметры изделия ФГ-80У ФГ-100У ФГ-150У
Рабочая среда природный газ по ГОСТ 5542-87
Температура окружающей среды, °С от -40 до +40
Диаметр условного прохода, мм 80 100 150
Максимальное входное давление, МПа (кгс/см²) 1,2 (12)
Максимальная пропускная способность, м³/час 14000 19000 30000
подробнее смотри внизу страницы или в
сводной таблице пропускной способности фильтров
Степень фильтрации 99% частиц, размером не менее, мм 0,08 (по заказу 0,04)
Допустимый перепад давления на фильтрующем элементе, кПа (мм вод.ст.) 5 (500)
Тип присоединения фланцевое по ГОСТ 12820-80
Габаритные размеры, мм - длина L 420 530
- ширина D 318 460
- высота H 525 600
- высота H1 330 360
Масса, кг, не более 70 80 150
Средний срок службы, лет, не менее 10

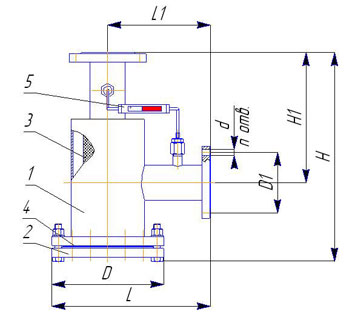

Габаритные и присоединительные размеры

  фильтр ФГ угловой

 1 - корпус
 2 - крышка
 3 - фильтрующий элемент
 4 - прокладка
 5 - индикатор загрязненности фильтра (устанавливается по заказу)


Таблица пропускной способности фильтров

Марка фильтра Пропускная способность фильтра при входном давлении, Q, м³/час
0,1
МПа
0,2
МПа
0,3
МПа
0,4
МПа
0,5
МПа
0,6
МПа
0,7
МПа
0,8
МПа
0,9
МПа
1,0
МПа
1,2
МПа
ФГ-80У 2180 3270 4390 5460 6550 7650 8740 9830 10920 12000 14000
ФГ-100У 2900 4370 5800 7280 8740 10190 11650 13100 14560 16000 19000
ФГ-150У 4650 7000 9300 11600 14000 16250 18550 20900 23200 25500 30000
    Сводная таблица характеристик фильтров очистки газа
