  Продукция Фильтры газовые сетчатые ФГ (тип ФС)


Фильтры газовые сетчатые ФГ (тип ФС)



Фильтры газовые серии ФГ (тип ФС) на ножках предназначены для очистки неагрессивных газов и воздуха от механических примесей (окалины и пыли). Применение фильтров увеличивает срок службы редуцирующей, запорной, предохранительной и измерительной аппаратуры. Фильтрующий элемент сохраняет все технические характеристики при температуре окружающей среды не ниже -40°C.

Фильтры марки ФГ изготавливается в соответствии с техническими условиями ТУ 4859-005-75954496-2006, с применением сертифицированных и разрешенных к применению в газовом хозяйстве материалов и комплектующих, соответствуют требованиям НТД и требованиям взрыво- и пожаробезопасности.

По заказу возможно оснащение фильтра индикатором загрязненности фильтрующего элементатипа ДПД, ДИПД, ИПД (индикатором перепада давления).


Основные технические характеристики

Параметры изделия ФГ-32ФС ФГ-50ФС ФГ-80ФС ФГ-100ФС ФГ-150ФС ФГ-200ФС
Рабочая среда природный газ по ГОСТ 5542-87
Температура окружающей среды, °С от -40 до +40 (от -60 до +70 для варианта из стали 09Г2С)
Диаметр условного прохода, мм 32 50 80 100 150 200
Максимальное рабочее давление, МПа (кгс/см²) 1,2 (12)
Максимальная пропускная способность, м³/час 2000 6000 14000 19000 30000 50000
подробнее смотри внизу страницы или в
сводной таблице пропускной способности фильтров
Степень фильтрации 99% частиц, размером не менее, мм 0,08 (по заказу 0,04)
Допустимый перепад давления на фильтрующем элементе, кПа (мм вод.ст.) 5 (500) 10 (1000)
Тип присоединения фланцевое по ГОСТ 12820-80
Габаритные размеры, мм - длина L 250 550 700 800
- ширина В 350 575 650 685 885
- высота H 180 335 460 580
Масса, кг, не более 18 25 70 80 180 250
Рисунок Рис. 1 Рис. 2, 3 Рис. 2, Рис. 3 Рис. 2, Рис. 3
Средний срок службы, лет, не менее 10

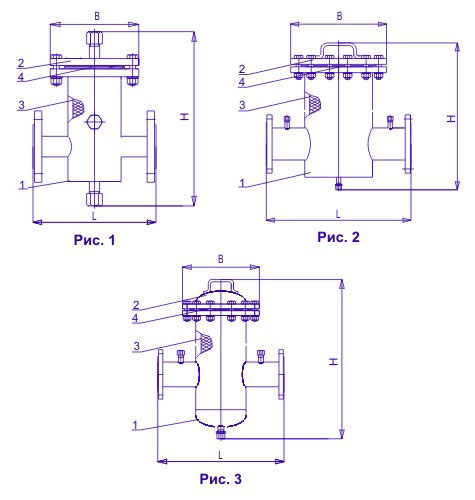

Габаритные и присоединительные размеры

  фильтр ФГ (тип ФС)

 1 - корпус
 2 - крышка
 3 - фильтрующий элемент (кассета)
 4 - прокладка


Таблица пропускной способности фильтров

Марка фильтра Пропускная способность фильтра при входном давлении, Q, м³/час
0,1
МПа
0,2
МПа
0,3
МПа
0,4
МПа
0,5
МПа
0,6
МПа
0,7
МПа
0,8
МПа
0,9
МПа
1,0
МПа
1,2
МПа
ФГ-32ФС 310 450 600 770 930 1080 1240 1400 1550 1700 2000
ФГ-50ФС 910 1370 1820 2275 2730 3200 3640 4100 4550 5000 6000
ФГ-80ФС 2180 3270 4390 5460 6550 7650 8740 9830 10920 12000 14000
ФГ-100ФС 2900 4370 5800 7280 8740 10190 11650 13100 14560 16000 19000
ФГ-150ФС 4650 7000 9300 11600 14000 16250 18550 20900 23200 25500 30000
ФГ-200ФС 8740 13000 17500 21500 26000 30500 35000 39000 43700 45000 50000
    Сводная таблица характеристик фильтров очистки газа
