  Продукция Фильтры газовые шаровидный ФГКР


Фильтры газовые ФГКР



Фильтры газовые серии ФГКР предназначены для очистки неагрессивных газов и воздуха от механических примесей и влаги, устанавливаются в газорегуляторных пунктах и газорегуляторных установках в помещении или на открытом воздухе. Построены по продольной прямоточной схеме. Применение фильтров увеличивает срок службы редуцирующей, запорной, предохранительной и измерительной аппаратуры. Фильтрующий материал — капроновая нить - сохраняет все технические характеристики при температуре окружающей среды не ниже -40°C.


Основные технические характеристики

Параметры изделия ФГКР-32 ФГКР-50 ФГКР-80 ФГКР-100 ФГКР-150
Рабочая среда природный газ по ГОСТ 5542-87
Температура окружающей среды, °С от -40 до +45
Диаметр условного прохода, мм 32 50 80 100 150
Максимальное входное давление, МПа (кгс/см²) 1,2 (12)
Максимальная пропускная способность, м³/час 5000 9000 14000 19000 28000
подробнее смотри внизу страницы или в
сводной таблице пропускной способности фильтров
Степень фильтрации 99% частиц, размером не менее, мм 0,2
Допустимый перепад давления на фильтрующем элементе, кПа (мм вод.ст.) 10 (1000)
Тип присоединения фланцевое по ГОСТ 12820-80
Габаритные размеры, мм - длина L 300 420 550 650
- ширина B 390 500
- высота H 390 495
- высота H1 185 195
Масса, кг, не более 25 45 51 75 95
Средний срок службы, лет, не менее 10

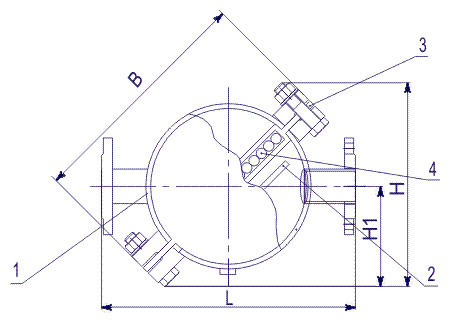

Габаритные и присоединительные размеры

  фильтр ФГКР

 1 - корпус
 2 - отбойник
 3 - прокладка
 4 - фильтрующий элемент

Таблица пропускной способности фильтров

Марка фильтра Пропускная способность фильтра при входном давлении, Q, м³/час
0,1 МПа 0,2 МПа 0,3 МПа 0,6 МПа 1,2 МПа
ФГКР-32 417 833 1250 2250 5000
ФГКР-50 730 1400 2250 4400 9000
ФГКР-80 2180 3270 4390 7650 14000
ФГКР-100 2900 4370 5800 10190 19000
ФГКР-150 4650 7000 9200 15250 28000
    Сводная таблица характеристик фильтров очистки газа
