  Продукция Фильтры газовые сетчатые прямоточные ФГM

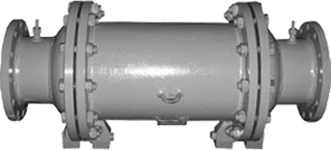

Фильтры газовые сетчатые ФГМ



Фильтры газовые серии ФГМ предназначены для очистки неагрессивных газов и воздуха от механических примесей и влаги, устанавливаются в газорегуляторных пунктах и газорегуляторных установках в помещении или на открытом воздухе. Построены по продольной прямоточной схеме. Применение фильтров увеличивает срок службы редуцирующей, запорной, предохранительной и измерительной аппаратуры. Фильтрующий элемент сохраняет все технические характеристики при температуре окружающей среды не ниже -40°C.

По заказу возможно оснащение фильтра индикатором загрязненности фильтрующего элемента (индикатором перепада давления).


Основные технические характеристики

Параметры изделия ФГМ-150 ФГМ-200 ФГМ-250 ФГМ-300 ФГМ-400
Рабочая среда природный газ по ГОСТ 5542-87
Температура окружающей среды, °С от -40 до +45
Диаметр условного прохода, мм 150 200 250 300 400
Максимальное входное давление, МПа (кгс/см²) 1,2 (12)
Максимальная пропускная способность, м³/час 32000 45000 60000 100000 190000
подробнее смотри внизу страницы или в
сводной таблице пропускной способности фильтров
Степень фильтрации 99% частиц, размером не менее, мм 0,08 (по заказу 0,04)
Допустимый перепад давления на фильтрующем элементе, кПа (мм вод.ст.) 10 (1000)
Тип присоединения фланцевое по ГОСТ 12820-80
Габаритные размеры, мм - длина L 1000 1400 1800
- ширина B 405 460 580 710
- высота H 465 520 640 770
- высота H1 265 290 350 415
Масса, кг, не более 165 190 315 320 620
Средний срок службы, лет, не менее 10

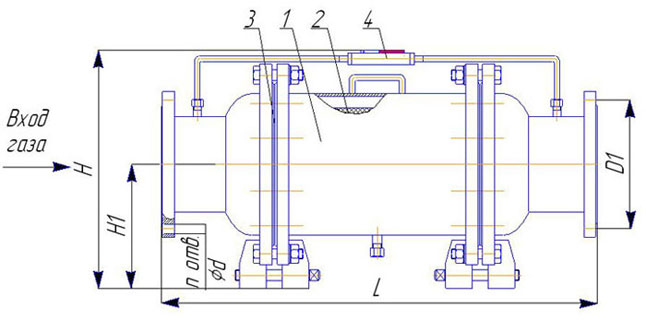

Габаритные и присоединительные размеры

  фильтр ФГМ

 1 - корпус
 2 - фильтрующий элемент
 3 - прокладка
 4 - индикатор загрязненности фильтра (устанавливается по заказу)

Таблица пропускной способности фильтров

Марка фильтра Пропускная способность фильтра при входном давлении, Q, м³/час
0,1 МПа 0,2 МПа 0,3 МПа 0,6 МПа 1,2 МПа
ФГМ-150 14000 17000 20000 25500 32000
ФГМ-200 21000 26000 29000 36000 45000
ФГМ-250 30000 37000 42000 51000 60000
ФГМ-300 50000 58000 66000 80000 100000
ФГМ-400 85000 95000 115000 140000 190000
    Сводная таблица характеристик фильтров очистки газа
