Фильтры газовые сетчатые ФГС

Фильтры газовые сетчатые прямоточные ФГС предназначены для очистки неагрессивных газов и воздуха, в том числе сжиженного газа от механических примесей (окалины и пыли), повреждающих уплотнительные поверхности клапанов, регуляторов давления, предохранительных запорных клапанов, запорной и другой арматуры, а также засоряющих и выводящих из строя импульсные коммуникации и приборы.

Фильтрующий элемент - сетка металлическая, нержавеющая, с ячейкой 0,25x0,25 мм, которая сохраняет все технические характеристики при температуре окружающей среды от -30 до +50°C. Фильтры имеют прямоточную схему и устанавливаются по ходу движения газа перед газовыми приборами. Применение фильтров увеличивает срок службы редуцирующей, запорной, предохранительной и измерительной аппаратуры.

По заказу возможно оснащение фильтра индикатором загрязненности фильтрующего элемента (индикатором перепада давления).

Основные технические характеристики

Параметры изделия		ФГС-50	ФГС-80
Рабочая среда		природный газ по ГОСТ 5542-87, сжиженный газ по ГОСТ 20448-90
Температура окружающей среды, °С		от -40 до +45
Диаметр условного прохода, мм		50	80
Максимальное входное давление, МПа (кгс/см²)		1,6 (16)
Максимальная пропускная способность, м³/час		6900	17400
Максимальная пропускная способность, м³/час		подробнее смотри внизу страницы или в *сводной таблице пропускной способности фильтров*
Степень фильтрации 99% частиц, размером не менее, мм		0,25 (по заказу 0,08)
Допустимый перепад давления на фильтрующем элементе, кПа (мм вод.ст.)		5 (500)
Тип присоединения		фланцевое по ГОСТ 12820-80
Габаритные размеры, мм	- длина L	344	410
	- ширина B	159	273
	- высота H	160	195
Масса, кг, не более		30	50
Средний срок службы, лет, не менее		10

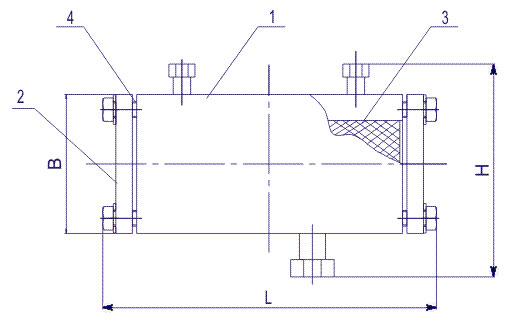

Габаритные и присоединительные размеры

фильтр ФГС
	1 - корпус 2 - крышка 3 - фильтрующий элемент (кассета) 4 - прокладка

Таблица пропускной способности фильтров

Марка фильтра	Пропускная способность фильтра при входном давлении, Q, м³/час
Марка фильтра	0,1 МПа	0,3 МПа	0,6 МПа	1,2 МПа	1,6 МПа
ФГС-50	2000	2900	3900	5800	6900
ФГС-80	2600	5000	7800	13600	17400
