Фильтры газовые ФН
исполнение муфтовое



Фильтры газовые серии ФН предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надёжности и долговечности работы оборудования. Применение фильтров значительно увеличивает срок службы редуцирующей, запорной, предохранительной и измерительной аппаратуры. Основное назначение - применение в системах ЖКХ перед газовыми счетчиками и в топочных, где установлены котлы и другие тепловые агрегаты небольшой единичной мощности.

Фильтрующий элемент выполнен из пористого полимерного материала. Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены. На входе и выходе фильтр имеет патрубки с резьбой G ¼" для подключения контрольных приборов, датчиков реле-давления и т.п.

По заказу возможно оснащение фильтра индикатором загрязненности фильтрующего элемента (индикатором перепада давления).

Общие технические характеристики

  • исполнение: муфтовое
  • материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
  • климатическое исполнение: стандартное У3.1 (от -30 до +40°С), У2 (от -45 до +40°С), по заказу - УХЛ1 (от -60 до +40°С)
  • температура рабочей среды: от -30 до +70°С
  • степень фильтрации: 99% частиц, размером не менее 0,05 мм
  • допустимый перепад давления на фильтрующем элементе: 10 кПа (1000 мм вод.ст.)
  • монтажное положение: на трубопроводах любой пространственной ориентации
  • средний срок службы: не менее 10 лет

  Расшифровка обозначения фильтров серии ФН


Основные технические характеристики

Марка фильтра Ду, мм Макс. рабочее
давление, МПа		 Макс. пропускн.
способн., м³/час		 Резьба
G, дюйм		 Размеры, мм Масса, кг Рисунок
L B H H1
ФН 1/2-2.1 15 0,3 - ½ 91 62 85 42,5 0,4 Рис. 1
ФН 1/2-2.2 - 139 0,58 Рис. 2
ФН 1/2-2.3 - 193 96,5 0,75 Рис. 3
ФН 3/4-2.1 20 - ¾ 85 42,5 0,4 Рис. 1
ФН 3/4-2.2 - 139 0,58 Рис. 2
ФН 3/4-2.3 - 193 96,5 0,75 Рис. 3
ФН 1-2.1 25 - 1 105 72 92 46 0,53 Рис. 1
ФН 1-2.2 - 146 0,72 Рис. 2
ФН 1-2.3 - 200 100 0,92 Рис. 3
ФН 1 1/2-2 40 - 1 ½ 162 108 198 99 2,8 Рис. 4
ФН 2-2 50 - 2 118 188 94 3,0
ФН 1/2-6.1 15 0,6 - ½ 91 62 85 42,5 0,42 Рис. 1
ФН 1/2-6.2 - 139 0,6 Рис. 2
ФН 1/2-6.3 - 193 96,5 0,77 Рис. 3
ФН 3/4-6.1 20 - ¾ 85 42,5 0,42 Рис. 1
ФН 3/4-6.2 - 139 0,6 Рис. 2
ФН 3/4-6.3 - 193 96,5 0,77 Рис. 3
ФН 1-6.1 25 - 1 105 72 92 46 0,55 Рис. 1
ФН 1-6.2 - 146 0,74 Рис. 2
ФН 1-6.3 - 200 100 0,94 Рис. 3
ФН 1 1/2-6 40 - 1 ½ 162 108 198 99 2,8 Рис. 4
ФН 2-6 50 - 2 118 188 94 3,0

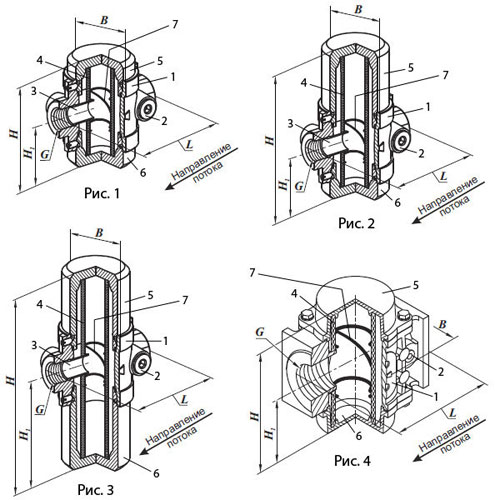

Габаритные и присоединительные размеры

  фильтр ФН

 1 - корпус
 2 - крышка (закрывает резьбовое отверстие G ¼)
 3 - направляющая втулка (только для Ду 15...25)
 4 - фильтрующий элемент
 5 - верхняя крышка
 6 - нижняя крышка
 7 - каркас (только для исполнения на 0,6 МПа)
    Сводная таблица характеристик фильтров очистки газа
