  Продукция Фильтры газовые фланцевые ФН


Фильтры газовые ФН
исполнение фланцевое



Фильтры газовые серии ФН предназначены для установки на газопроводах перед запорно-регулирующей арматурой газогорелочных устройств котлов, теплогенераторов, инфракрасных обогревателей и других газосжигающих установках с целью очистки газа от механических частиц для повышения надёжности и долговечности работы оборудования. Применение фильтров значительно увеличивает срок службы редуцирующей, запорной, предохранительной и измерительной аппаратуры.

Фильтрующий элемент выполнен из пористого полимерного материала. Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены. На входе и выходе фильтр имеет патрубки с резьбой G ¼" для подключения контрольных приборов, датчиков реле-давления и т.п.

По заказу возможно оснащение фильтра индикатором загрязненности фильтрующего элемента (индикатором перепада давления).

Общие технические характеристики

  • исполнение: фланцевое
  • материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ, серый или высокопрочный чугун, сталь (в зависимости от марки фильтра)
  • климатическое исполнение: стандартное У3 (от -45 до +40°С), по заказу - УХЛ1 (от -60 до +40°С)
  • температура рабочей среды: от -30 до +70°С
  • степень фильтрации: 99% частиц, размером не менее 0,05 мм
  • допустимый перепад давления на фильтрующем элементе: 10 кПа (1000 мм вод.ст.)
  • монтажное положение: на трубопроводах любой пространственной ориентации
  • фланцы фильтров соответствуют:
    - для Ду-25...200 мм - ГОСТ 12815, исполнение 1, до 0,6 МПа
    - для Ду-250, 300 мм - ГОСТ 12815, исполнение 1, до 1,0 МПа
  • средний срок службы: не менее 10 лет

  Расшифровка обозначения фильтров серии ФН


Основные технические характеристики

Марка фильтра Ду, мм Макс. рабочее
давление, МПа
Макс. пропускн.
способн., м³/час
Материал
корпуса
Размеры, мм Масса, кг Рисунок
L B H H1
ФН 1-2 25 0,3 - алюминий 160 95 192 96 2,9 Рис. 1
ФН 1 1/2-2 40 - 162 108 198 99 2,8
ФН 2-2 50 - 118 188 94 3,0
ФН 2 1/2-1 65 - 235 144 216 108 4,5
ФН 3-1 80 - 258 163 226 113 5,2
ФН 4-1 100 - 278 183 252 126 6,5
ФН 6-1 150 - чугун, сталь 470 330 800 400 80 Рис. 2
ФН 8-1 200 - 600 430 900 450 127
ФН 1-6 25 0,6 - алюминий 160 95 192 96 2,9 Рис. 1
ФН 1 1/2-6 40 - 162 108 198 99 2,8
ФН 2-6 50 - 118 188 94 3,0
ФН 2 1/2-6 65 - 235 144 216 108 4,5
ФН 3-6 80 - 258 163 226 113 5,2
ФН 4-6 100 - 278 183 252 126 6,5
ФН 6-6 150 - чугун, сталь 470 330 800 400 80 Рис. 2
ФН 8-6 200 - 600 430 900 450 127
ФН 10-6.1 250 - сталь 700 540 790 295 200 Рис. 3
ФН 10-6.2 - 985 490 215
ФН 12-6.1 300 - 850 650 890 340 300
ФН 12-6.2 - 1085 540 320

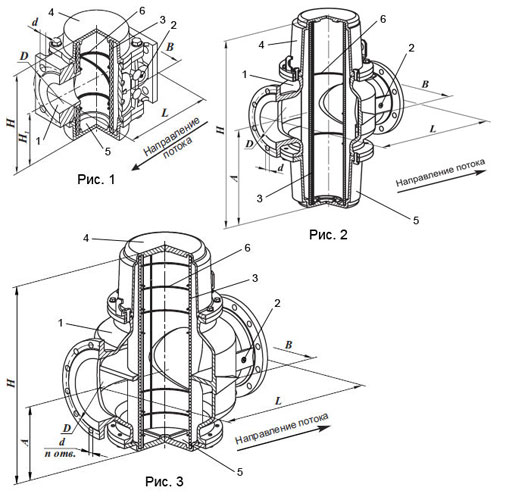

Габаритные и присоединительные размеры

  фильтр ФН

 1 - корпус
 2 - крышка (закрывает резьбовое отверстие G ¼)
 3 - фильтрующий элемент
 4 - верхняя крышка
 5 - нижняя крышка
 6 - каркас (только для исполнения на 0,6 МПа)

    Сводная таблица характеристик фильтров очистки газа
