Фильтры газовые сетчатые ФС



Фильтры газовые сетчатые серии ФС предназначены для очистки неагрессивных газов и воздуха от механических примесей (окалины и пыли). Применение фильтров увеличивает срок службы редуцирующей, запорной, предохранительной и измерительной аппаратуры. Фильтрующий элемент сохраняет все технические характеристики при температуре окружающей среды не ниже -40°C.

По заказу возможно оснащение фильтра индикатором загрязненности фильтрующего элемента (индикатором перепада давления).


Основные технические характеристики

Параметры изделия ФС-25 ФС-32 ФС-40 ФС-50
Рабочая среда природный газ по ГОСТ 5542-87
Температура окружающей среды, °С от -40 до +70
Диаметр условного прохода, мм 25 32 40 50
Максимальное входное давление, МПа (кгс/см²) 1,2 (12)
Максимальная пропускная способность, м³/час 370 700 750 2000
подробнее смотри внизу страницы или в
сводной таблице пропускной способности фильтров
Степень фильтрации 99% частиц, размером не менее, мм 0,08
Допустимый перепад давления на фильтрующем элементе, кПа (мм вод.ст.) 5 (500)
Тип присоединения фланцевое по ГОСТ 12820-80
Материал корпуса алюминий
Габаритные размеры, мм - длина L 162 250 210 250
- ширина B 86 105 115 130
- высота H 155 162 220 250
Масса, кг, не более 4
Средний срок службы, лет, не менее 10

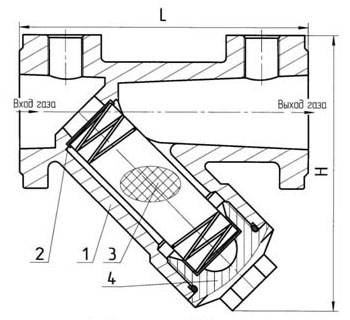

Габаритные и присоединительные размеры

  фильтр ФС

 1 - корпус
 2 - фильтрующий элемент (кассета)
 3 - сетка
 4 - крышка

Таблица пропускной способности фильтров

Марка фильтра Пропускная способность фильтра при входном давлении, Q, м³/час
0,1 МПа 0,2 МПа 0,3 МПа 0,6 МПа 1,2 МПа
ФС-25 135 175 205 250 370
ФС-32 190 280 370 490 700
ФС-40 300 370 430 570 750
ФС-50 430 530 610 890 2000
    Сводная таблица характеристик фильтров очистки газа
