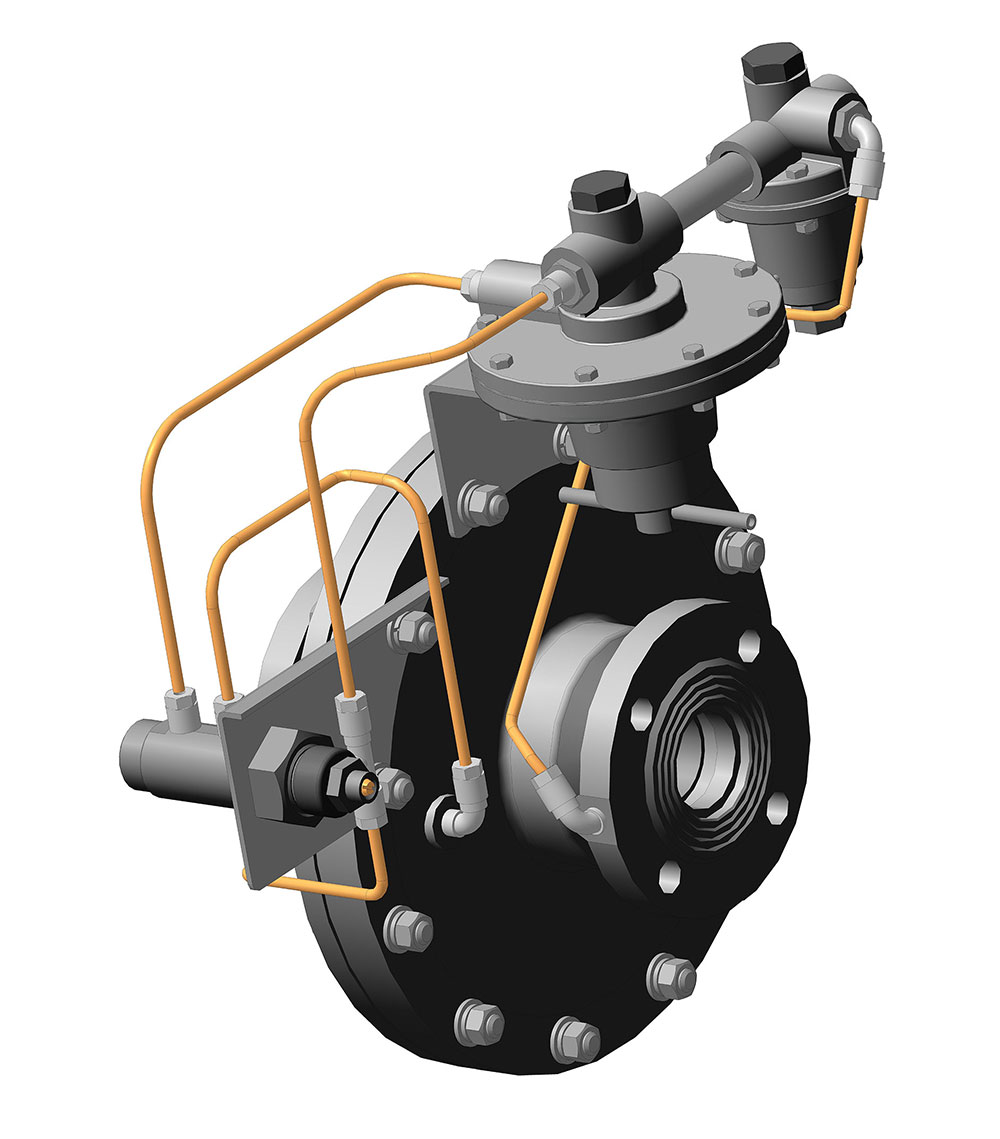

Регуляторы давления газа прямого действия РДП

Регуляторы давления газа типа РДП предназначены для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах, независимо от изменения входного давления и расхода газа. Применяются в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

На базе регуляторов РДП-50 нами разработаны и выпускаются газорегуляторные установки различных модификаций, характерной особенностью которых являются малые габариты, современный дизайн, широкий диапазон параметров, способный удовлетворить запросы любого потребителя.

Основные технические характеристики

Параметры изделия		РДП-50Н	РДП-50В
Рабочая среда		природный газ по ГОСТ 5542-87
Температура окружающей среды, °С		от -40 до +45
Диаметр условного прохода, мм		50
Максимальное входное давление, МПа (кгс/см²)		1,2 (12)
Диапазон настройки выходного давления, кПа		1,5...60	60...600
Максимальная пропускная способность, м³/час		7540
Максимальная пропускная способность, м³/час		подробнее смотри внизу страницы или в *сводной таблице пропускной способности регуляторов*
Коэффициент условной пропускной способности, Kv		30
Стабильность поддержания выходного давления, %		±5
Тип присоединения		фланцевое по ГОСТ 12820-80
Габаритные размеры, мм	- длина L	230	230
	- длина L1	310	-
	- ширина H	169	169
	- ширина H1	513	470
	- высота B	338	338
	- высота B1	435	421
Масса, кг, не более		20
Средний срок службы, лет, не менее		10

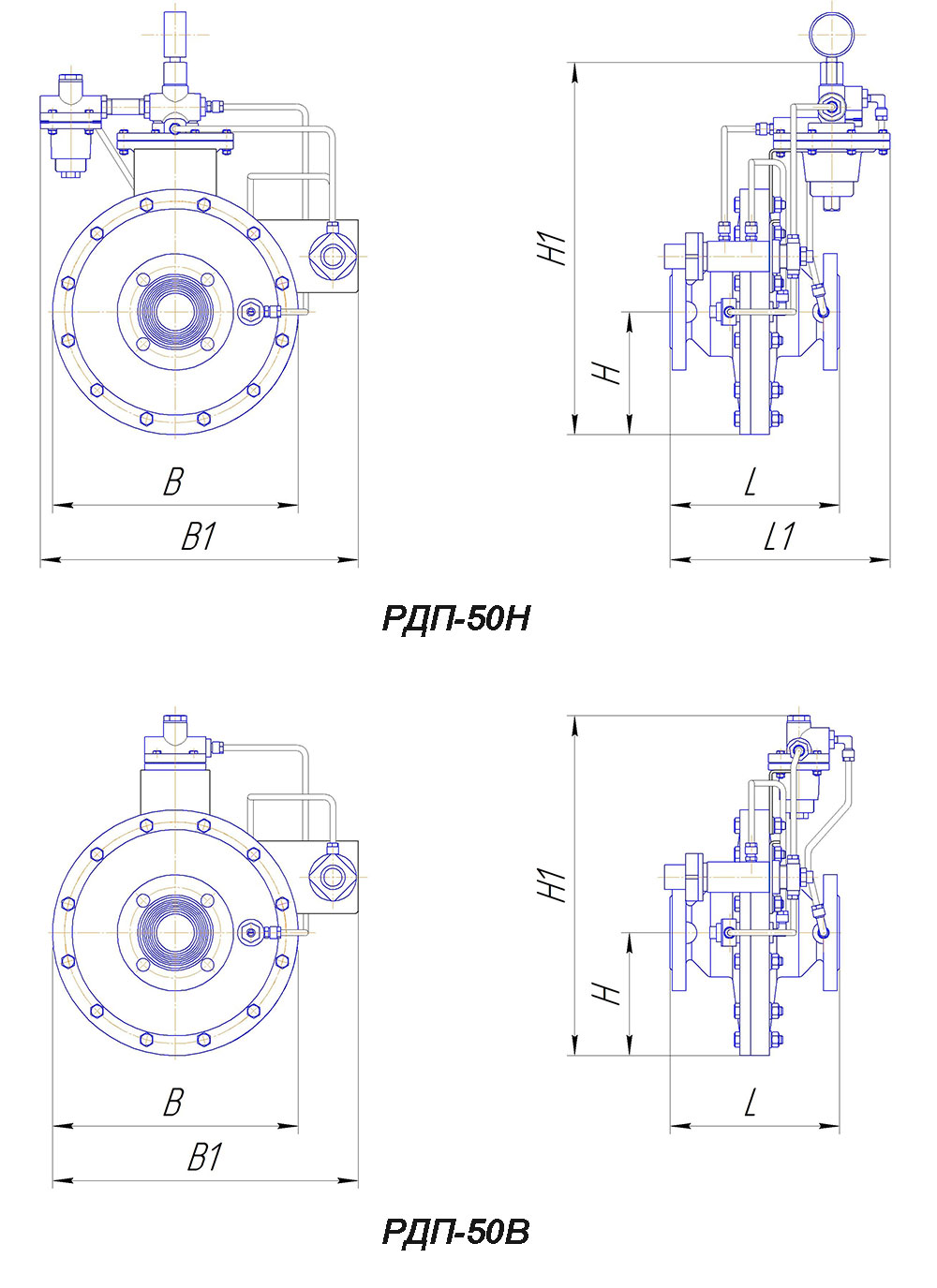

Габаритные и присоединительные размеры

регулятор РДП

Таблица пропускной способности РДП-50

Марка регулятора	Пропускная способность при входном давлении, Q, м³/час
Марка регулятора	0,05 МПа	0,1 МПа	0,2 МПа	0,3 МПа	0,4 МПа	0,5 МПа	0,6 МПа	0,7 МПа	0,8 МПа	0,9 МПа	1,0 МПа	1,1 МПа	1,2 МПа
РДП-50Н	870	1160	1740	2320	2900	3480	4060	4640	5520	5800	6380	6960	7540
РДП-50В	-	1160	1740	2320	2900	3480	4060	4640	5520	5800	6380	6960	7540
