Счетчики газа ротационные RVG

Счетчики газа ротационные типа RVG предназначены для измерения в рабочих условиях объема газа (очищенных и осушенных: природного и городского газа, пропана, азота, сжатого воздуха и инертных газов) в теплоэнергетических установках промышленных, коммунальных и др. предприятий, для коммерческого учета потребляемого газа. Для учета КИСЛОРОДА использование счетчика запрещено!

Перед счетчиком необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).

Счетчик газа RVG регистрирует объем газа при рабочих условиях. Для приведения измерительного объема газа к объему при стандартных условиях счетчик RVG может быть оснащен электронными корректорами ЕК270 или ТС220.

Отличительные особенности счетчиков газа RVG:

высокая надежность и точность измерения при пульсирующем и прерывистом расходах газа
малая инерционность механической системы
широкий диапазон измерения
низкая потеря давления на счетчике
отсутствие требований к длине прямых участков, несоосности счетчика и степени некруглости трубопровода
возможность работы с электронными корректорами ЕК-270, ТС-220
работа на горизонтальных и вертикальных участках газопровода
независимость измерительной точности от давления газа в сети

Для дистанционной передачи информации, в т.ч. на электронный корректор типа ЕК (по температуре и давлению) или ТС (по температуре), к счетчику может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-S10, срабатывающий от магнитной вставки, встроенной в младший разряд счетного механизма.

Основные технические характеристики

Параметры изделия		RVG G16	RVG G25	RVG G40	RVG G65	RVG G100	RVG G160	RVG G250	RVG G400
Диапазон температур окружающей среды, °С		от -40 до +70
Диапазон температур измеряемой среды, °С		от -30 до +70
Максимальное рабочее давление, МПа (кгс/см²)		1,6 (16)
Диаметр условного прохода, мм		50				80		100	100 / 150
Максимальная пропускная способность при давлении, близком к атмосферному, м³/час		25	40	65	100	160	250	400	650
Диапазон измерений объема газа, Q_min / Q_max		1:30	1:30, 1:50, 1:65	1:30, 1:50, 1:65, 1:80	1:30, 1:50, 1:65, 1:80, 1:100, 1:160
Погрешность измерения счетчиков газа RVG		не более ±1% в диапазоне расходов от 0,1Q_max до Q_max не более ±2% в диапазоне расходов от Q_min до 0,1Q_max
Габаритные размеры, мм	- длина L	171					241		260
	- ширина B	335				435	469	529	660
	- высота H	222					278		308
Масса, кг, не более		12				16	33	39	50 / 56,5
Межповерочный интервал		5 лет
Срок службы, лет, не менее		12

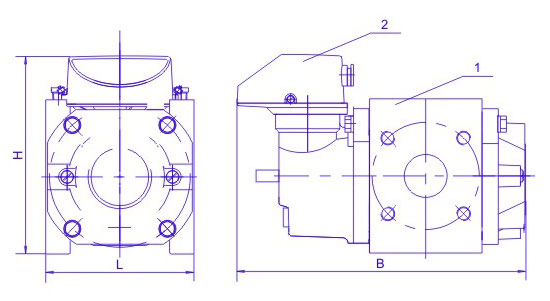

Габаритные и присоединительные размеры

счетчик RVG
	1 - корпус 2 - табло для снятия показаний
