Счетчики газа турбинные СТГ

Счетчики газа турбинные типа СТГ предназначены для измерения объёма природного газа и других неагрессивных сухих газов на газораспределительных станциях, газораспределительных пунктах, котельных и других узлах с целью его коммерческого учёта. Для измерения объема агрессивных газов используются счетчики с предохранительным тефлоновым покрытием. Счетчик может устанавливаться в трубопроводе как горизонтально, так и вертикально при направлении потока газа как снизу вверх, так и сверху вниз.

Перед счетчиком необходимо устанавливать фильтр для очистки газа от механических примесей (размер твердых частиц, находящихся в измеряемом газе, по наибольшему измеренному значению не должен превышать 0,08 мм).

Счетчики газа СТГ регистрируют объем газа при рабочих условиях. Для приведения измерительного объема газа к объему при стандартных условиях счетчик СТГ может быть оснащен электронным корректором БК.

Отличительные особенности счетчиков газа СТГ:

высокая надежность и точность измерения
низкий уровень шума при работе
возможность работы с электронным корректором объема газа БК

Для дистанционной передачи информации, в т.ч. на электронный корректор по температуре и давлению типа БК, к счетчику может быть присоединён низкочастотный датчик импульсов (геркон), срабатывающий от магнитной вставки, встроенной в младший разряд счетного механизма.

Основные технические характеристики

Параметры изделия		СТГ-50-100	СТГ-80-160 / СТГ-80-250 / СТГ-80-400	СТГ-100-250 / СТГ-100-400 / СТГ-100-650	СТГ-150-650 / СТГ-150-800 / СТГ-150-1000 / СТГ-150-1600
Температура измеряемой среды и окружающего воздуха, °С		от -30 до +60
Максимальное / рабочее давление, МПа (кгс/см²)		1,6 (16) / 1,2 (12)
Диаметр условного прохода, мм		50	80	100	150
Максимальная пропускная способность при давлении, близком к атмосферному, м³/час		100	160 / 250 / 400	250 / 400 / 650	650 / 800 / 1000 / 1600
Диапазон измерений объема газа, Q_min / Q_max		1:20	1:20 / 1:30 / 1:30	1:20 / 1:30 / 1:30	1:20 / 1:25 / 1:30 / 1:30
Погрешность измерения счетчиков газа СТГ		не более ±1% в диапазоне расходов от 0,2Q_max до Q_max не более ±2% в диапазоне расходов от Q_min до 0,2Q_max
Габаритные размеры, мм	- длина L	150	240	300	450
	- ширина B	165	200	220	285
	- высота H	236	258	286	323
Масса, кг, не более		3,9	7 / 7 / 7,1	21,3 / 21,3 / 21,4	49,1 / 49,5 / 49,9 / 50
Межповерочный интервал		6 лет
Срок службы, лет, не менее		12

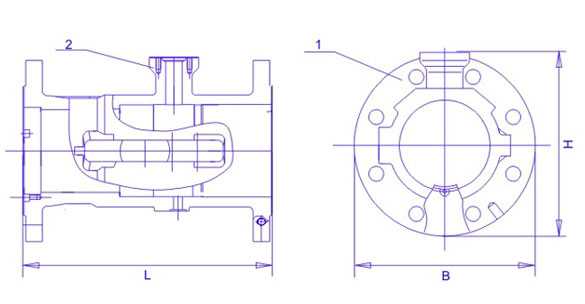

Габаритные и присоединительные размеры

счетчик СТГ
	1 - корпус 2 - поверхность для монтажа счетного механизма
